Nhà Khung Thép Thế Hệ 7 Công Nghệ Xây Dựng Đột Phá Năm 2025

10/08/2024 | 13:11

Vào ngày 17/6/2024 Công ty CP TM&XL Trường Giang và Nhà Sáng Chế Đỗ Đức Thắng đã chính thức cùng nhau ký kết hợp đồng chuyển giao ĐỘC QUYỀN nhiều Công Nghệ ứng dụng cho nhà lắp ghép!

(Ảnh kỷ niệm đội ngũ R&D Trường Giang và NSC Đỗ Đức Thắng trong buổi lễ ký kết chuyển giao công nghệ độc quyền ngày 17/06/2024)

Trong khuôn khổ hợp đồng, Trường Giang Steel được sử dụng toàn bộ 40 bằng sáng chế của NSC Đỗ Đức Thắng vào những dự án do mình Thiết kế và tổng thầu thi công!

Ngoài ra, độc quyền khai thác 2 bằng sáng chế:

+Dầm thép rỗng và phương pháp chế tạo dầm thép rỗng.

+Cốp pha

(Bằng sáng chế độc quyền của NSC Đỗ Đức Thắng)

Việc ứng dụng những công nghệ Combeam và sàn Deck sóng cao kết hợp với thế hệ nhà thép tiền nhiệm “nhà khung thép thế hệ 6” của Trường Giang Steel tạo ra sản phẩm “Nhà khung thép thế hệ thứ 7” và được Trường Giang Steel công bố vào ngày 17/06/2024 tại Trụ sở của CTCP Thương Mại và Xây Lắp Trường Giang.

Nhà khung thép thế hệ 7, là sản phẩm được ứng dụng nhiều công nghệ xây dựng mới nhất trên thị trường, khi nó lấy đầy đủ:

(Hình ảnh “nhà khung thép thế hệ 7” dự án 11 tầng đang được triển khai)

+ Ưu điểm của nhà bê tông cốt thép như: Độ cứng cao, chống cháy tốt, giá thành rẻ

+ Ưu điểm của nhà khung thép: Khả năng thi công nhanh, lắp đặt và đổ bê tông nhiều tầng, khả năng vượt nhịp lớn và kháng chấn tốt khi có động đất.

Có thể nói, “nhà khung thép thế hệ 7” là đứa con Lai của Nhà bê tông và nhà khung thép khi được thừa hưởng trọn vẹn bộ “Gen quý” của cả bố lẫn mẹ!

Vậy “nhà khung thép thế hệ 7” là gì? Nhà sáng chế Đỗ Đức Thắng là ai? Mời Anh/chị cùng đọc hết bài viết này nhé!

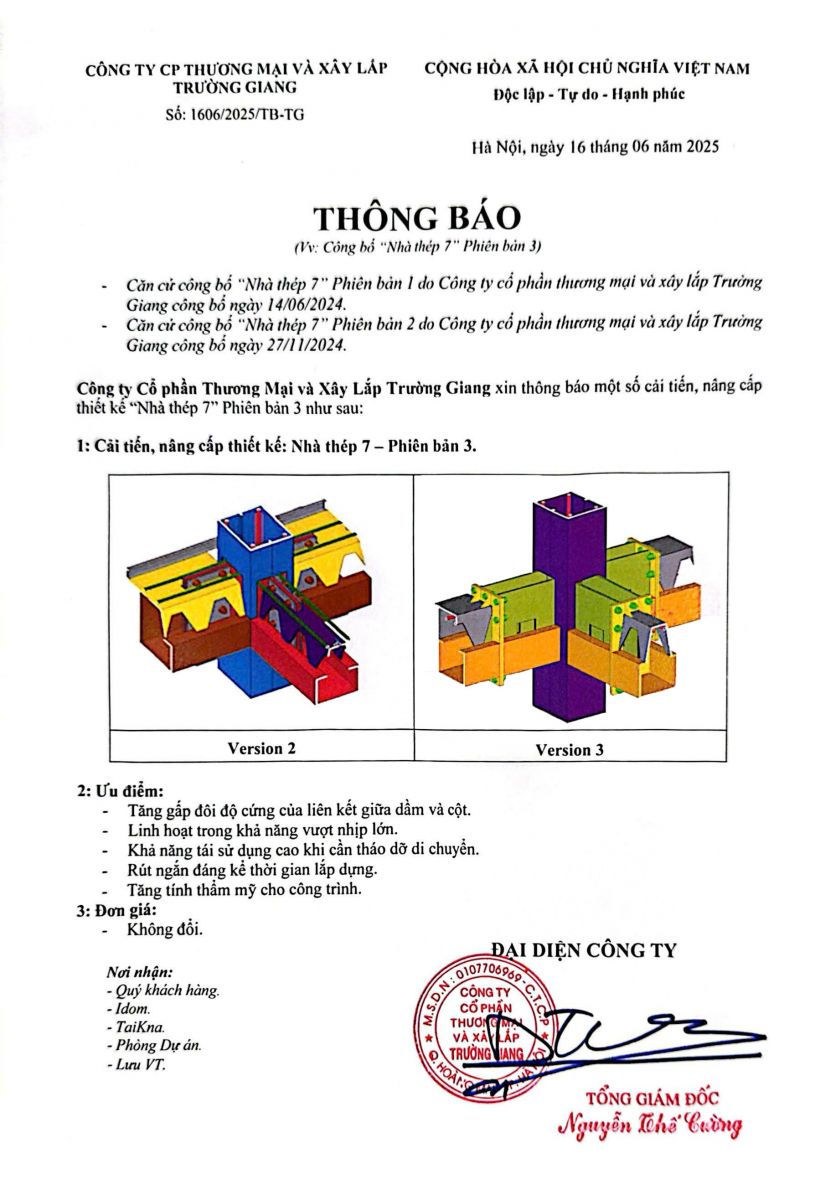

1:Giới thiệu Nhà khung thép thế hệ 7

“Nhà Khung Thép Thế Hệ 7” là sản phẩm được ứng dụng nhiều công nghệ xây dựng mới nhất trên thị trườngdo đội ngũ R&D Trường Giang và Nhà Sáng Chế Đỗ Đức Thắng nghiên cứu phát triển được cấu tạo như sau:

(Hình ảnh dự án “nhà khung thép thế hệ 7 được lắp đặt triển khai”)

1.1: Cột nhà thép thế hệ thứ 7:

Dạng chữ I và H phổ thông.

Sau đó cột thép được lắp đặt liên hợp sắt đai và sắt chủ với đường kính theo tính toán thiết kế chịu lực. Sau đó 2 hốc cột được nhồi đặc bê tông vào trong quá trình đổ bê tông sàn. Công nghệ này trên thế giới đã ứng dụng làm nhà cao tầng và siêu cao tầng, với tên gọi: Composite liên hợp bê tông và thép làm việc đồng thời.

Với hệ cột được nhồi bê tông của Trường Giang mang lại độ chắc chắn, ổn định cho công trình, tăng cường khả năng chống cháy, dễ thi công hoàn thiện khi không phải bọc cột như hệ cốt cấu thép cột I, H truyền thống dẫn đến hạ giá thành thi công rất nhiều!

(Hình ảnh cột “nhà khung thép thế hệ 7” được sản xuất tại nhà máy Taikna Trường Giang)

1.2: Dầm thép của nhà khung thép thế hệ 7:

Sử dụng hệ dầm ComBeam siêu chịu lực, được thi công chính xác tại nhà máy sau đó mang đến công trình lắp đặt như nhà kết cấu thép truyền thống. Tuy nhiên dầm combeam của Trường Giang được nhồi đặc bê tông trong quá trình đổ bê tông sàn. Tạo ra kết cấu liên hợp giữa dầm thép và bê tông đảm bảo tính ổn định, chắc chắn và chống cháy cho hệ khung kết cấu.

(Hình ảnh dầm Combeam được sản xuất tại nhà máy TaiKna Trường Giang)

Ưu điểm lớn nhất của dầm Combeam khi nhồi bê tông và làm việc liên hợp là:

+Độ cứng dầm rất cao, nên cho khả năng vượt nhịp lớn với chiều cao dầm 1/20 tới 1/30 nhịp - so với dầm bê tông cốt thép là 1/10, dầm thép là 1/16.

+Do có thép gia cường nằm trong bê tông, nên dầm còn có khả năng chống chịu hoả hoạn vượt trội so với nhà khung thép truyền thống.

+Việc đưa vật liệu thép ra xa trục trung hoà, khiến cho vật liệu thép làm việc ngay lập tức dẫn đến rất tiết kiệm chi phí đầu tư.

1.3:Sàn nhà khung thép thế hệ 7:

(Hình ảnh hệ sàn Deck của “nhà khung thép thế hệ 7”)

Sử dụng hệ sàn Deck sóng cao từ 15cm tới 20cm đổ bê tông truyền thống.

Ưu điểm lớn nhất của sàn Deck sóng cao là khả năng vượt nhịp lớn, tới 6m mà không cần dầm phụ đỡ bên dưới.
Ngoài ra, sau khi đổ thêm 5cm bê tông lên trên bề mặt Deck, tạo thành sàn có cấu tạo dày tổng cộng 20 cm tới 25cm khiến cho sàn cứng vượt trội so với sàn Deck truyền thống hoặc ngay cả sàn bê tông cốt thép.

Với khả năng vượt nhịp, không cần dầm phụ khiến bề mặt sàn bên dưới đồng dạng về cos trần, vừa thẩm mỹ vừa dễ dàng thi công các vật liệu hoàn thiện.

(Hình ảnh hệ sàn Deck của “nhà khung thép thế hệ 7”)

2:Ưu điểm của Nhà khung thép thế hệ 7

“Nhà Khung Thép Thế Hệ 7” được thừa hưởng nhiều ưu điểm từ nhà bê tông và nhà thép truyền thống:

( Hình ảnh minh hoạ 4 ưu điểm nổi trội của “Nhà khung thép thế hệ 7”)

2.1: Giảm từ 10-15% chi phí xây dựng

Về lý thuyết, càng đưa vật liệu chịu lực xa trục trung hoà thì càng phát huy khả năng làm việc của vật liệu.

Với hệ dầm ComBeam và Deck sóng cao thì thép được bao bọc bởi bê tông và chịu kéo. Như vậy vật liệu thép làm việc xa trục trung hoà nhất

Đồng thời, bề mặt bên trên dầm ComBeam no đặc bê tông khiến tiết kiệm được rất nhiều kinh phí khi bê tông chịu toàn bộ ném miền trên của dầm.

(Hình ảnh minh hoạ ưu điểm tiết kiệm chi phí xây dựng của “nhà khung thép thế hệ 7”)

Hội tụ 2 lý thuyết trên, áp dụng thực tiễn vào dầm ComBeam khiến dầm chắc chắn nhưng lại rất kinh tế vì Bê tông rẻ tiền hơn thép rất nhiều.

Vì vậy, "Nhà khung thép thế hệ 7" cho giá thành phần khung thép giảm từ 10-15%. Nhờ đó, quá trình xây dựng diễn ra một cách nhanh chóng và tiết kiệm hơn, từ đó giúp dự án tiết kiệm chi phí và hoàn thành dự án một cách hiệu quả hơn.

2.2: Siêu cứng và siêu bền với thời gian.

“Nhà Khung Thép Thế Hệ 7” là hệ kết cấu được đổ bê tông NGUYÊN KHỐI cho: Cột – Dầm – Sàn trong cùng 1 lần để nên rất chắc chắn, tính ổn định cao, hệ số tin cậy lớn và bền bỉ theo thời gian.

Dầm thép làm việc không còn chỉ 2 miền chính: Chịu kéo miền dưới bụng dầm và miền trên đầu dầm mà theo tính toán liên hợp Composite khiến độ cứng tổng thể của dầm lớn hơn rất nhiều dầm thép hay dầm bê tông thông thường.

(Hình ảnh hệ sàn Deck của “nhà khung thép thế hệ 7”)

Theo tính toán kết cấu, bộ khung này cứng hơn 1,29 tới 1,5 lần so với nhà bê tông cốt thép truyền thống do hiệu ứng ức chế nở hông của bê tông khi được vỏ thép bao bọc.

Nhờ độ cứng cao, đã làm giảm chiều cao dầm từ 1/10 với dầm bê tông, 1/16 với dầm thép thành 1/20 tới 1/30 với dầm ComBeam. Việc này rất ý nghĩa với kiến trúc công trình, khi chiều cao dầm thấp, dễ bố trí nội thất và tiết kiệm 1 khoản kinh phí đáng kể trong xây dựng.

(Hình ảnh dự án “nhà khung thép thế hệ 7” đang được triển khai)

Không những thế, việc hạ chiều cao nhà khiến việc cấp phép và tận dụng chiều cao tối đa cho phép được thuận lợi hơn.

2.3: Hệ sàn Deck sóng cao cho khả năng chống cháy và đầm chân gấp NHIỀU LẦN sàn deck thông thường.

Ở nước ngoài, Deck sóng cao từ 15 cm tới 20 cm được ứng dụng rất phổ biến.
VD: Peikko Phần Lan.

(Hình ảnh hệ sàn Deck của “nhà khung thép thế hệ 7”)

Với ưu điểm vượt trội của Deck sóng cao là độ cứng cao nên có thể vượt nhịp tới 6m mà không phải sử dụng dầm phụ như Deck truyền thống có chiều cao từ 5cm tới 7,5cm đang có trên thị trường.

Với phương án Deck truyền thống ngồi lên trên dầm thép, sau đó sử dụng đinh chống cắt để liên kết sàn với dầm.

(Hình ảnh hệ sàn Deck của “nhà khung thép thế hệ 7”)

Trong phương án “Nhà khung thép thế hệ 7” dầm ComBeam được thiết kế vai đỡ 2 bên để đầu Deck ngồi lên trên, nhưng chìm xuống cùng thân dầm. Thiết kế này có khiến cấu tạo của Deck và dầm được liên kết chặt với nhau khi sắt xây dựng trong múi âm của Deck được liên kết chặt với thân của dầm ComBeam
Việc đổ bê tông khiến sàn và dầm toàn khối với nhau, công trình chắc chắn, hệ số tin cậy cao hơn.

Ngoài ra, cấu tạo sàn Deck này với khả năng vượt nhịp lên tới 6m, khiến không gian đáy trần phẳng đẹp, không bị hệ dầm phụ của Deck truyền thống ngăn cản trang trí trần và làm hạ độ cao.

2.4: Độ bền cao hơn nhà bê tông cốt thép RẤT NHIỀU do NGOÀI cấu tạo bê tông như nhà bê tông còn có cốt thép hình bên trong dạng: BÊ TÔNG CỐT CỨNG.

Với nhà bên tông cốt thép, sử dụng nguyên lý từng sợi thép chạy dọc thân dầm cột tham gia chịu lực cùng bê tông, được định hình bằng sắt đai.
Thì phương án “Nhà khung thép thế hệ 7” cũng sử dụng bê tông chịu lực cùng thép, nhưng là chịu lực liên hợp giữa bê tông và cốt cứng thép chữ H, I hoặc thép cấu tạo hộp cứng dầy.

(Ảnh dự án “nhà khung thép thế hệ 7” đang được triển khai)

Khi thép và cốt cứng liên hợp nằm trong nhau thì kết cấu có độ cứng cao hơn hẳn nhà bê tông truyền thống chỉ làm việc độc lập với nhau thay vì liên hợp như “Nhà khung thép thế hệ 7”.

Video Do CEO Nguyễn Thế Cường review về chất lượng sàn - tường của Nhà khung thép thế hệ 7

2.5: Chống cháy tương đương với nhà bê tông cốt thép.

Ai cũng biết, nỗi lo lớn nhất của nhà khung thép là khả năng chống cháy kém

Với nhiệt độ 600 độ C thì thép mất khả năng làm việc, mà 1 đám cháy nhiệt độ thường lên tới 1000 độ C.
Trong khi nhà bê tông khả năng chống cháy cao hơn hẳn, do thép được nằm trong bê tông, được bê tông bảo vệ khi có hoả hoạn xẩy ra.

Với “Nhà khung thép thế hệ 7” đã tận dụng được ưu điểm vượt trội này khi thiết kế 3 tuyến chống cháy như sau:

1: Cột được nhồi bê tông, có cốt chủ và cốt đai để thép và bê tông làm việc liên hợp. Khi có hoả hoạn, cốt chủ và bê tông sẽ vẫn liên hợp làm việc như cột bê tông cốt thép.

(Ảnh hệ cột của “nhà khung thép thế hệ 7”)

2: Hệ dầm được thiết kế thép gia cường trong bụng dầm và 2 vai dầm. Không những thế, thép gia cường vai dầm còn được liên kết sâu vào thân cột để tăng khả năng ngàm chặt dầm vào cột.

(Ảnh hệ dầm “nhà khung thép thế hệ 7”)

Khi có hoả hoạn, lớp thép vỏ bên ngoài mất cường độ, nhiệt độ sẽ phải đi qua lớp bê tông của bụng dầm mới có thể xâm nhập được thép gia cường bụng dầm.

Việc này có ý nghĩa quan trọng, khiến dầm ComBeam có khả năng chống cháy không khác gì dầm bê tông mà chiều cao dầm chỉ bằng 1 nửa dầm bê tông.

3: Hệ sàn Deck sóng cao, không những chỉ tính toán lớp áo Deck chịu kéo như thép miền dưới của 1 dầm đơn giản. Chúng tôi còn đưa 1 cây thép xuống đáy sàn, cây thép này được xuyên qua dầm ComBeam khiến sàn Deck ngậm chặt vào dầm ComBeam.

(Ảnh dầm Combeam sàn Deck)

Về nguyên tắc chống cháy cũng tương tự dầm ComBeam, nghĩa là:

Khi có hoả hoạn, lớp thép vỏ bên ngoài mất cường độ, nhiệt độ sẽ phải đi qua lớp bê tông của bụng sàn Deck mới có thể xâm nhập được thép chủ của sóng âm sàn Deck

Việc này có ý nghĩa quan trọng, khiến sàn Deck sóng cao có khả năng chống cháy không khác gì dầm bê tông.

2.6: Không mất chi phí bọc má cột má dầm khi lắp đặt tấm tường ALC

Trường Giang Steel không chỉ là đơn vị chuyên sâu về kết cấu thép, mà có nhiều năm kinh nghiệm đồng bộ vật liệu hoàn thiện cho khung nhà.

Với các công trình sử dụng hệ kết cấu thép I, H truyền thống, khi lắp đặt tấm tường gia chủ thường phải bỏ thêm 1 chi phí không nhỏ để xây chèn hốc dầm, hốc cột.
Việc sử dụng hệ dầm và cột đặc bê tông, thì chi phí này biến mất.
Khiến công trình rẻ hơn, thi công dễ dàng hơn rất nhiều so với nhà khung thép truyền thống.

(Hình ảnh sản xuất hệ dầm cột “nhà khung thép thế hệ 7” được sản xuất tại nhà máy Taikna Trường Giang)

Không chỉ dừng lại ở chi phí, khi hệ khung này đưa được bê tông vào toàn tuyến: Cột, dầm và sàn Deck sóng cao, khiến công trình cứng, đầm chắc hơn hẳn nhà khung thép truyền thống. Việc này có ý nghĩa rất lớn khi lắp đặt tấm tường ALC cho công trình, khiến cho tấm tường ổn định hơn, khó xuất hiện vết rạn nứt do dụng động hơn.

2.7: Tiết kiệm chiều cao công trình.

Như những phân tích ở trên, đầu mục này chỉ mang tính tổng hợp lai.

Hệ dầm liên hợp khiến chiều cao dầm chỉ còn 1/20 tới 1/30 nhịp

Sàn Deck chìm cùng hệ dầm chứ không bị đội chiều cao nhà khi ngồi lên dầm như sàn deck truyền thống.

(Hình ảnh dự án “nhà khung thép thế hệ 7” đang được triển khai)

Như vậy, khi sử dụng “Nhà khung thép thế hệ 7”, mỗi tầng nhà tiết kiệm được từ 15cm tới 20cm nhà trở lên. Nhịp nhà càng rộng, càng tiết kiệm nhiều chiều cao.

2.8: Thi công lắp đặt nhanh như nhà thép truyền thống.

“Nhà Khung Thép Thế Hệ 7” được lắp đặt liên tục nhiều tầng bằng cẩu nên tính cơ giới rất cao.
Thi công nhanh tương tự nhà khung thép truyền thống, sau đó cùng lúc có thể đổ bê tông nhiều tầng.

(Hình ảnh công trình “nhà khung thép thế hệ 7” đang được triển khai)

Với những công trình trong ngõ nhỏ, nhà khung thép thế hệ 7 còn tỏ ra vượt trội khi cấu kiện gọn gàng, dễ trung chuyển lắp đặt.

2.9: Có thể thi công trong ngõ nhỏ hoặc địa hình chật hẹp.

Việc đưa bê tông tham gia chịu lực liên hợp cùng thép, khiến kết cấu nhỏ gọn và dễ dàng vận chuyển, chung chuyển vào ngõ nhỏ hoặc ngay cả địa hình thi công phức tạp
Nó có ý nghĩa rất quan trọng để áp dụng cho những công trình trong ngõ nhỏ, điều kiện thi công chật hẹp, phức tạp

(HÌnh ảnh một dự án “nhà khung thép thế hệ 7”

Ngay sau khi lắp đặt xong 1 bộ khung liên hợp, tiến hành đổ bê tông sẽ tạo ra 1 khung nhà thép thế hệ 7 hội tụ đủ những ưu điểm của nhà bê tông cốt thép và nhà khung thép truyền thống.

3: Nhược điểm của nhà khung thép thể hệ 7

Với giải pháp nhà khung thép thế hệ 7 sẽ không tái sử dụng trọn vẹn được bộ khung thép do hệ kết cấu được liên hợp bê tông và có cả thép chủ nằm trong bê tông tham gia chịu lực cùng.

4: Ứng dụng của nhà khung thép thế hệ 7

-Ứng dụng làm các dự án nhà cao tầng và siêu cao tầng.
(Đã được áp dụng rất nhiều trên thế giới)
- Các công trình kiến trúc như: Nhà ở dân dụng, building, cafe,…

- Các công trình công cộng: Trường học, bệnh viện, trung tâm thương mại, rạp chiếu phim…

- Các công trình chức năng: Nhà để xe, cầu đường,….

5: Nhà sáng chế Đỗ Đức Thắng và đội ngũ R&D Trường Giang

5.1: Nhà sáng chế Đỗ Đức Thắng là ai?

(Nhà Sáng Chế: Đỗ Đức Thắng)

NSC Đỗ Đức Thắng xuất thân là một nhà giáo, giảng viên bộ môn Kết Cấu Thép thuộc trường ĐẠI HỌC XÂY DỰNG HÀ NỘI

Với hơn 40 năm kinh nghiệm trong ngành xây dựng, NSC Đỗ Đức Thắng, giảng viên bộ môn Kết Cấu Thép tại Đại học Xây dựng Hà Nội, đã trở thành một trong những chuyên gia hàng đầu về công nghệ kết cấu thép. Không chỉ gây dựng sự nghiệp giảng dạy, ông còn đào tạo ra hàng vạn kỹ sư và chuyên gia cho đất nước.

Không chỉ là nhà giáo, với tình yêu khoa học và cống hiến cho xã hội. Ông đã không ngừng học hỏi công nghệ xây dựng trên thế giới, phát minh, sáng tạo ra rất nhiều công nghệ xây dựng tiên tiến áp dụng cho xã hội.

Minh chứng cho điều này, cả sự nghiệp khoa học của mình ông đã có hơn 40 bằng sáng chế độc quyền về rất nhiều giải pháp xây dựng khác nhau từ nền móng, kết cấu, giàn không gian, vật liệu nhẹ tới vật liệu siêu chịu lực.

5.2: Thành tựu nổi bật và đóng góp của ông trong ngành

Sự nghiệp của NSC Đỗ Đức Thắng được đánh dấu bởi những thành tựu đáng nể. Ông là chủ sở hữu của hơn 40 bằng sáng chế được bảo hộ trong và ngoài nước, nhiều trong số đó đã được ứng dụng hiệu quả vào các công trình thực tế.

Sự nỗ lực không ngừng nghỉ của ông đã được ghi nhận bởi nhiều giải thưởng danh giá như:

Người có nhiều sáng chế nhất Việt Nam trong giai đoạn 2016 – 2021

Bằng khen của Thủ tướng Chính phủ Phạm Minh Chính.

"Top 1 Ngôi sao Sáng chế Ipstar 2021", giải Nhất VIFOTEC 2022 ( Được coi là Giải Nobel của Việt Nam)

5.3: Vai trò của đội ngũ R&D trong dự án

Đội ngũ R&D của CTCP Thuơng Mại và Xây lắp Trường Giang và NSC Đỗ Đức Thắng

Tiếp nhận những công nghệ, sáng kiến của NSC Đỗ Đức Thắng. Đội ngũ R&D của Trường Giang Steel đã tiếp nhận và giải mã những công nghệ của NSC Đỗ Đức Thắng và cho ra mắt “Nhà khung thép thế hệ 7”

“Nhà khung thép thế hệ 7” được kế thừa những ưu điểm vượt trội của “Nhà khung thép thế hệ 6” đồng thời ứng dụng trọn vẹn 2 bằng sáng chế độc quyền của NSC Đỗ Đức Thắng là: Dầm Rỗng ComBeam, Sàn Deck sóng cao siêu chịu lực.

(Đội ngũ R&D Trường Giang và NSC Đỗ Đức Thắng trong quá trình làm việc triển khai công nghệ “nhà khung thép thế hệ 7”)

6: Thời gian bảo hành: 36 tháng

Do ưu điểm vượt trội của “Nhà khung thép thế hệ 7” nên Trường Giang Steel đã tăng thêm thời gian bảo hành lên gấp 3 lần so với Nhà khung thép truyền thống.
